Promatrix106FCProfessional foil-stamping, creasing and embossing

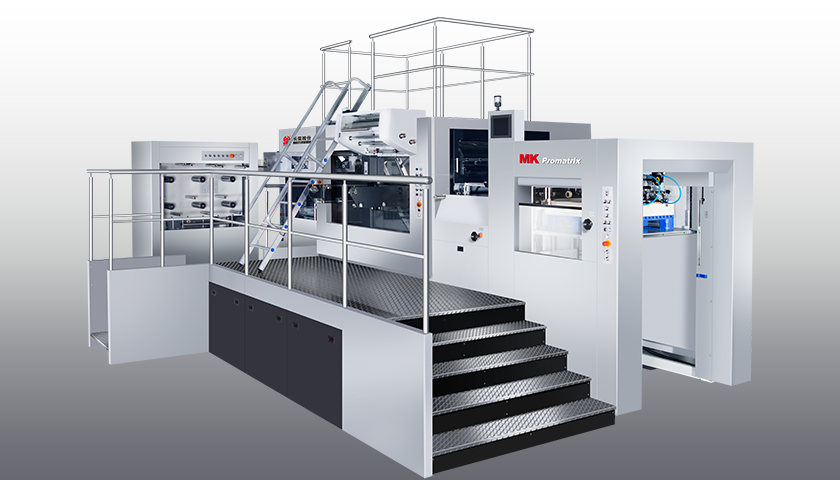

Promatrix106FC

Promatrix106FCはドイツ基準・中国製造を理念とするシリーズです。横箔送り/縦箔送りの2つの機能を備えています。7500枚/時の箔押速度で幅1060mmの用紙まで適用できます。高効率、低コストを実現しました。本機械は90~2000g/㎡のカートンを適用できます。Promatrix106FCは高精度で箔押加工に最適な機械です。

Promatrix106FCは様々な機能があります。例えば:ノンストップフィーダー、バキューム式紙搬送テーブル、ブラシ調節機能、調節可能な組み合わせ式下部プレート、センター位置決め機能等。調節時間を短縮できます。サーボ自動調圧装置、ノンストップ自動排紙によりオペレーターが作業しやすくなります。オペレーターの作業時間を短縮することで製品の品質管理などに更に多くの時間を使うことができます。お客様の様々な生産需要に適応できるオプション装置を追加することが可能です。

特徴

紙搬送部

紙搬送部

  • ノンストップフィーダー
  • 超音波2枚検知装置
  • 前見当位置決めシステム
  • 横見当、前見当センサー検知
  • 紙積みとサイドブロワー左右自動調整装置
打抜部

打抜部

  • サーボ自動調圧装置
  • 微調節可能な組み合わせ式下部プレート
  • チェース、下部プレート両方向エアー式ロック装置
  • センター位置決めシステム
箔送り部

箔送り部

  • 縦箔送り3軸
  • 横箔送り2軸
  • 箔巻き取りブラシローラー
  • 20ヒーターゾーン
  • 箔押しコントロールシステム
排紙部

排紙部

  • 電動式ブラシ調節装置
  • ノンストップ排紙装置
  • ノンストップサンプル取出し装置
  • 両方向機械式紙揃い装置
サンプル確認台

サンプル確認台

  • 最大用紙を広く多く置くことが可能です。
  • パソコン起動機能付き
  • サンプル確認後、サンプル確認台で圧力を調節可能です。

テクニカルデータ

テクニカルデータ Promatrix106FC
用紙材質 用紙(最小)
カートン(最大)
コルゲートボード(最大)
90g/m2
2,000g/m2
4mm
作業データ 用紙サイズ(最大)
用紙サイズ(最小)
箔押サイズ(最大)
抜き圧(最大)
機械速度(最高)


760×1,060mm
350×300mm
1,060×740mm
3MN
7,500枚/時(打抜き)
7,500枚/時(通常箔押し)
5,500枚/時(ホログラム箔押し)
最大箔径 縦送り
横送り
φ250mm
φ200mm
紙積み高さ(パレット含む) 給紙高さ(最大)
排紙高さ(最大)
1,500mm
1,350mm
