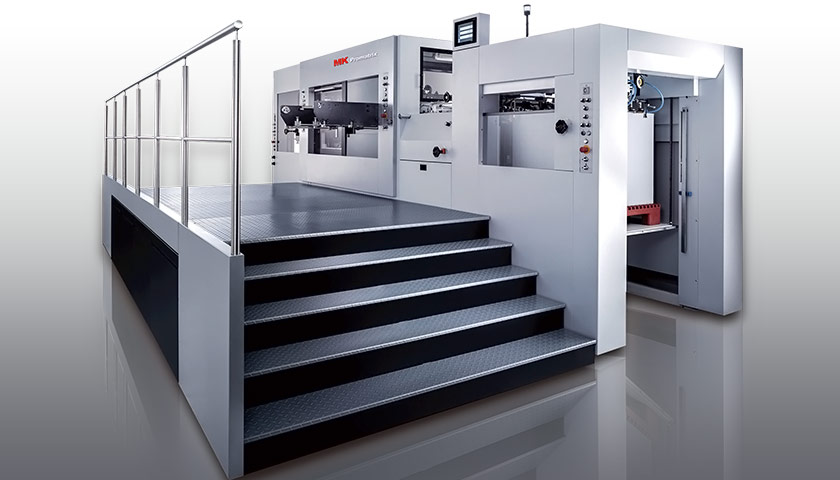

Promatrix106CSProfessional die cutting, creasing and embossing
Promatrix106CS自動平盤打抜機は “ドイツ基準・中国製”を理念としたシリーズ製品で、8000枚/時の打抜度と最大用紙サイズ1060mmまで適用できる機械です。高い生産効率及び低い生産コストを実現します。本機械は90-2000g/m²厚紙に適用するほか、4mm以下の段ボールにも簡単に対応できます。Promatrix106CSの高精度作業は更に便利かつ高効率の生産プロセスを提供することができます。打抜生産作業に最適な機械です。Promatrix106CSは様々な特徴が備えてあります。例えば、ノンストップ給紙、バキューム給紙テーブル、全体ブラシ調節、調節機能付抜き型空圧式ロック装置、センター記憶装置打抜きフレーム、ストリッピング位置固定装置、ストリッピングロック装置など、共に設備の手直し時間の短縮を保証できます。また、電動打抜き圧力調節機能、ローラーカーペット式ノンストップデリバリーはオペレーターの操作しやすさを保証、便利な設備操作はオペレーターに製品コントロールと品質管理に十分な時間を与えることができます。多種類の項目選択肢は多様化の生産ニーズに応じられます。
特徴
排紙部
- ノンストップ排紙
- 空圧式サンプリング装置
- 補正機能付きカウント装置
- 位置決め付用紙サイズ調整
- 電動調節ブレーキブラシ
ストリップ部
- 見当システム
- 位置調整機構
- テスト用紙取り出し装置
- クイックロック装置
- 電気式用紙監視システム
打抜セクション
- 電動圧力調整構造
- 打抜チェース及び抜き型空圧式
- ロック装置
- 抜き型調節機構
- 空圧式チェースクイックロック装置
- 複数枚式面板
給紙テーブル
- 押し／引き兼用横見当
- バキューム給紙テーブル
- センター記憶装置
- 光学モニターに付4つの前見当
- 機械式二枚検知装置
ノンストップフィーダー
- 強力サッカーフイーダー
- 高速位置固定と微調整可能機能
- 電動紙揃え左右調整装置
- 機械式二枚検知装置
作業操作システム
- カラータッチパネル
- 見やすく簡単操作画面
- CE基準、GS基準に適合
テクニカルデータ
| テクニカルデータ |
Promatrix106CS |
| 最大用紙サイズ |
1,060mm × 760mm |
| 最小用紙サイズ |
350mm × 300mm |
| 最大打抜サイズ |
1,060mm × 745mm |
| グリッパーマージン |
9〜17mm |
|
|
90〜2,000g/m2（厚紙） |
| 0.1〜2mm 厚紙 |
| ≦4mm（段ボール） |
| 打抜精度 |
≦±0.075mm |
| 最大打抜圧 |
2.6MN |
| 最大打抜速度 |
8,000s/h |
| フィーダーパイル（木製パレット含む） |
1,550mm |
| デリバリーパイル（木製パレット含む） |
1,400mm |
| メインモーター電力 |
15KW |
| 規定電力 |
20KW |
| 最大電力 |
25KW |
| 機械寸法（ペダルプレートを含む） |
6,400mm（L）× 4,110mm（W）× 2,510mm（H） |
| 機械総重量 |
約16トン |
